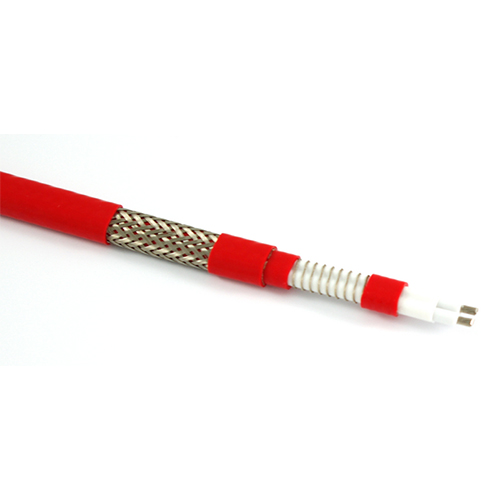

恒功率并联电伴热带
恒功率并联电热带由于其多个发热节在整个长度并联相接,故简称为并联式电热带

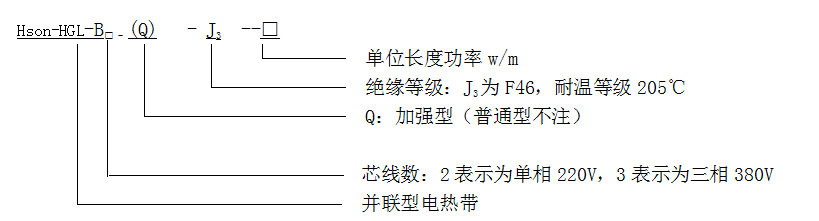

例:Hson-HGL-B2-J3-40           其绝缘材料为F46氟塑料,单相普通型恒功率电伴热带,功率为40w/m。
Hson-HGL-B3-Q-J3-50            其绝缘材料为F46氟塑料,三相加强型恒功率电伴热带,功率为50w/m。

恒功率并联电热带通用技术参数:
(1)绝缘电阻:≥50MΩ/km
(2)介电强度:工作电压220V,为≥2000V/min,工作电压380V,为2500V/min
(3)防护等级:IP56
(4)防爆标志:ExeII T4;

型号 额定电压
V
额定功率
W/m
绝缘电阻
MΩ/km
绝缘材料 最高耐温
防爆等级 双向最大
使用长度
m
介质最高
维持温度
HS-HGL-B2-J3-10 220 10 ≥50 F46 205 ExⅡT4 450 130
HS-HGL-B2-J3--20 20 350 120
HS-HGL-B2-J3--30 30 300 95
HS-HGL-B2-J3--40 40 260 75
HS-HGL-B2-J3--30 380 30 ≥50 F46 205 ExⅡT4 600 120
HS-HGL-B2-J3--40 40 530 100
HS-HGL-B2-J3--50 50 460 80
HS-HGL-B2-J3--60 60 400 60


15W/m,25 W/m,45 W/m W/m,55 W/m为非标准产品,客户需要向本公司预定
客户需特殊工作电压,24V、36V、110V、660V、1140V等,可向本公司咨询并定购。

 单相恒功率并联电热带的电源母线为二根平行绝缘铜线,在内绝缘层上缠绕电热丝,并将电热丝每隔一定距离即“发热节长”与母线连接,形成连续并联电阻,母线通电后,各并联电阻发热,因而形成一条连续的加热带。
三相恒功率并联电热带和单相恒功率并联电热带的原理基本相同,不同之处在于单相带采用单相供电 ,三相带采用三相三角形供电。三相带除有单相带的特点外,特别适用于长距离、大口径管道的加热、伴热和保温。三相恒功率并联电热带为三根平行绝缘铜线为电源母线,在骨架层绝缘层外缠绕电热丝,并将电热丝每隔一定距离即“发热节长”分别依次与母AB-BC-CA….反复循环连接,在每两相间形成连续并联电阻。当母线通以三相电后,各并联电阻同时发热,因而形成一条连续三相供电的加热带。

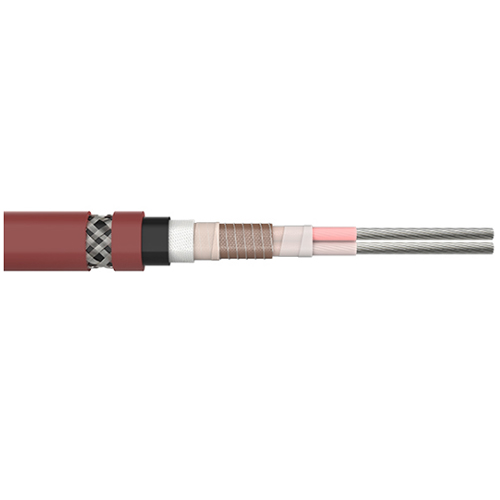

并联电热带结构

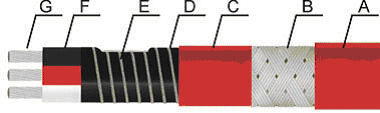

(1) 防爆并联式单相电伴热带

A-外护套 FEP(特氟龙)     B-编织网        C-绝缘护套 FEP(特氟龙)
D-骨架层  E-镍铬合金丝(发热丝)  F-芯线绝缘层FEP   G-芯线(镀锡铜绞线)

(2)防爆并联式三相电伴热带

 A-外护套 FEP(特氟龙)    B-镀锡合金编织网        C-绝缘护套 FEP(特氟龙)
 D-骨架层  E-镍铬合金丝(发热丝)   F-芯线绝缘层FEP   G-芯线(镀锡铜绞线)

(1)在正常情况下连续流动的低凝固管线,可防止介质停流而凝固。
(2)有严格要求的管线伴热和保温(与数显温控,模块配合使用)。
(3)自来水管线、阀门的防冻、保温。
(4)液位计的防冻保温。
(5)大、中、小型罐体的伴热保温。
(6)长距离输油管线的伴热保温。
